Schneider Electric

Stycznik mocy LC1D09 BL Schneider

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 197,00 zł
Dostępność:
tymczasowo niedostępny
Dostawa od 20,00 zł - InPost Paczkomaty 24/7

Cechy produktu

Styczniki

  • Rodzaj napięcia sterowniczego DC
  • Liczba styków głównych zwiernych 3
  • Liczba styków pomocniczych rozwiernych 1
  • Liczba styków pomocniczych zwiernych 1
  • Znamionowy prąd pracy Ie przy AC-3, 400 V [A] 9
  • Znamionowy prąd pracy Ie dla AC-1, 400 V [A] 25
  • Znamionowe napięcie sterowania Us dla DC [V] od 24
  • Znamionowe napięcie sterowania Us dla DC [V] do 24
  • Znamionowa moc pracy przy AC-3, 400 V [kW] 4

Opis

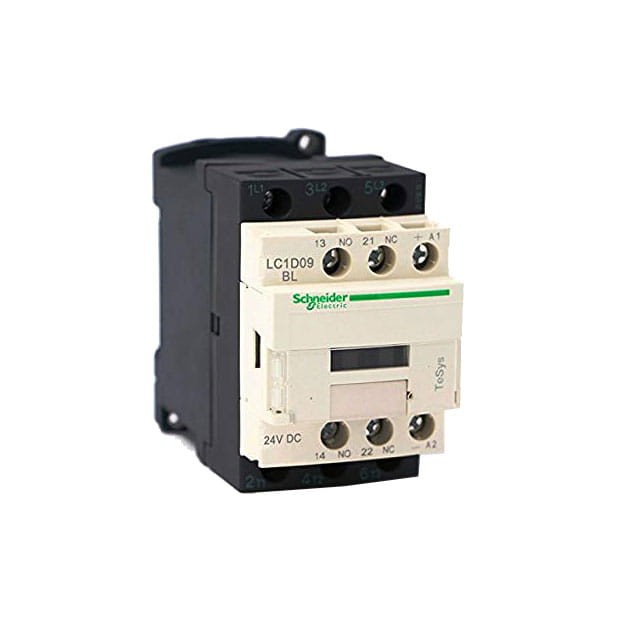

Stycznik Schneider Electric LC1D09BL ma 3 zwierne styki główne i cewkę sterowaną napięciem stałym 24 V DC. Takie sterowanie spotyka się w urządzeniach ze sterownikiem lub zasilaczem 24 V.

Obciążalność

9 A i 4 kW przy kategorii AC-3 (silniki) oraz 25 A przy AC-1 (obciążenia rezystancyjne, np. grzałki), przy 400 V. Stycznik ma też dwa styki pomocnicze: 1 zwierny i 1 rozwierny, do sygnalizacji i blokad.

Przy wymianie

Litery „BL” w oznaczeniu to cewka 24 V DC. Stycznik z cewką na prąd przemienny nie zadziała w tym samym układzie, więc przy wymianie porównaj pełne oznaczenie ze starym stycznikiem.

Parametry

  • Schneider Electric LC1D09BL
  • Styki główne: 3 × NO
  • AC-3, 400 V: 9 A / 4 kW
  • AC-1, 400 V: 25 A
  • Cewka: 24 V DC
  • Styki pomocnicze: 1 NO + 1 NC

Montaż i wymianę zleć elektrykowi z uprawnieniami.
